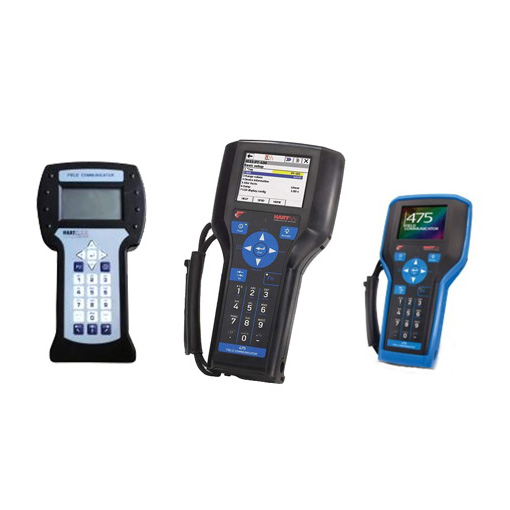

HART手操器

•

一、產品簡介：

雷達HART手操器具有遠程波形顯示和儀表液晶模塊同樣的參數設置功能，為現場遠程操作儀表提供了可靠、安全、便捷的手段。通過HART通訊協議手操器可以實時觀察儀表的測量輸出和測量波形曲線并對儀表進行參數設置。

現場操作人員可以通過菜單式的人機交互界面方便的設置現場參數。手操器的人機接口由128*64 圖形點陣液晶和4 個按鍵構成。通過圖形點陣液晶可以方便的觀察現場回波波形，圖形化剔除干擾波，極大的降低了雷達物位計調試難度和后期維護的工作量。

二、產品在雷達物位計方面應用

1 容器物料劇毒，希望遠離現場觀測調試，以保護現場工人人身安全。

2 希望降低爬罐觀測的工作量。

3 罐頂高溫不適宜人員登頂。

4 北方冬天罐頂落雪結冰無法罐頂操作。

5 儀表安裝的空間區域過于狹小，不方便人員觀察。

6 容器沒有安裝梯子，人員無法罐頂調試。

7 容器料位需要現場人員經常巡檢。

8 在中控室希望解決儀表參數設置和故障處理的情況。

HART手操器/是與采用HART通信協議的儀表一起使用，對其進行設定，更改和顯示，它可監控輸入/輸出值和自診斷結果。設定恒定電流的輸出和調零。當系統開動或維持操作時，只要把HART通信器接在4~20mA通信信號線上，就可以使用。

本通訊器適合HART協議智能變送器的通訊操作，具有******的兼容性，可通訊1151，3051，EJA,ABB及其他HART協議的進口儀表,完全兼容國產的各種智能壓力(溫度)變送器,同時,還能與電磁流量計、V錐流量計、靶式流量計、渦街流量計等支持HART協議的流量計通訊操作。

手操器/特點：

■在線監控和通信通信期間，調制信號不會中斷4~20mA DC信號

■與采用HART通信協議的儀表可共用HART通信器能與采用HART通信協議的所有儀表一起使用

■操作方便大顯示屏幕（4行，每行18個字符），采用中文顯示，用戶看了一目了然，設定和更改方便

■信息自診斷/保護功能

●全功能通訊：通訊支持?jǐn)y帶HART協議的流量儀表、溫度儀表、變送器

●大屏幕顯示：顯示界面更大，更清晰，采用進口液晶屏

●可對HART智能設備進行生產測試、診斷及檢驗等

●可對HART智能設備在現場運行中組態、標定、診斷、維護、監視等

●獲取現場HART儀表的生產廠商信息

●了解HART儀表的工作狀態及故障信息

●讀取儀表的輸出電流和過程變量

●獲取有關傳感器的參數及輸出值

 自檢查功能

格式化密碼保護

低電壓報警顯示

手操器/標準技術規格

 裝置的技術規格適用儀表：ROSEMOUNT1151 , ROSEMOUNT3051ABB日本富士YOKOGAWA EJA（帶HART通信協議）等進口壓力變送器DS-1151，DS-3351HK1151 , HK3151等國產智能壓力變送器

通信信號的連接：專用線纜，長1.1m（3.6ft）通信線：長度：1Km（0.62英里）（0.75~1.25mm2）負載電阻：250~600Ω負載電容：0.22uF以下負載電感：3.3mH以下與電源線的間距：15cm以上（避免平行走線）顯示：128*64點陣液晶顯示控制：觸摸開關（4個方向鍵，16個功能鍵，一個電源開關）

手操器/功能說明/基本功能：

●設定、更改和顯示各種參數，HART通信
●恒定電流輸出
●調零附加功能：
●格式化保護需要輸入密碼才能進行格式化
●電池報警LCD顯示的報警信息可提示電池電壓偏低
●LCD對比度調節正常工作條件環境溫度-15~55℃存儲條件：環境溫度：0~50℃
