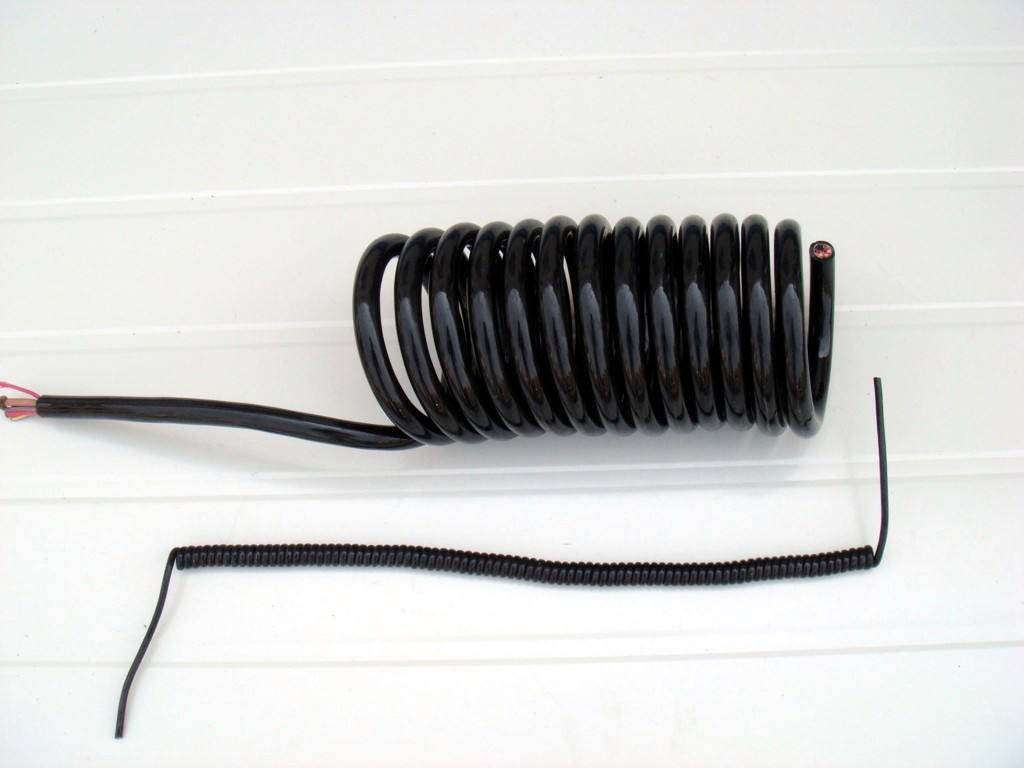

LF40-50芯螺旋電纜（宇航級）

•

 LF40型電纜是多圈螺旋外形結構，有效地解決了使用空間小、使用溫度高、經常經受拉伸壓縮、滿足空間環境使用要求的問題。具有彈性好、機械性能好、耐高低溫、滿足低地球軌道環境艙外使用要求等特點。廣泛應用于空間飛行器對接機構中，是對接機構的信號和電源連接線。可推廣應用于安裝空間小、使用過程中需要拉伸壓縮，適用螺旋狀電纜的場合。

技術參數

執行標準

QG/YC Z-C303103-2008    50芯螺旋電纜質量計劃

信號線直流電阻：≤250Ω/km(20℃)；

信號線絕緣電阻：≥1.5×1012Ω·m；

信號線介質耐壓：1000V，AC，1min不擊穿；

電源線直流電阻 ≤250Ω/km(20℃，0.2A)；≤87Ω/km(20℃，1A)；≤32Ω/km(20℃，3A)；

電源線絕緣電阻：≥1.5×1012Ω·m；

電源線介質耐壓：1000V，AC，1min不擊穿；

拉伸、壓縮力試驗：電纜從原始長度拉伸440mm，所需拉力≯30N，從

拉伸狀態回復至原長，所需壓縮力≯25N；

紫外輻照試驗：波長1×10-8-4×10-7m，強度74W/m2,紫外光積分照

度1.1×104J/cm2,試驗后電纜護套無裂紋；

真空逸氣試驗：總質量損失（TML）≤1%；

真空原子氧試驗：在能量為5eV的原子氧照射下，剝蝕率Ey≯5×10-29m3；

常溫拉伸壽命試驗：常溫下，拉伸長度440mm，1000次；過載拉伸長

度460mm，100次，試驗后表面無裂紋；

電纜重量：≤0.65kg/m；

工作溫度：-60~200℃。
