產品概述

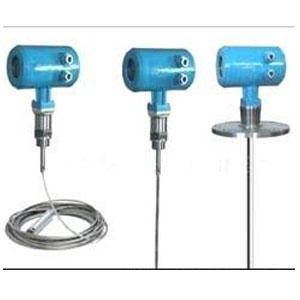

JCLW3X系列導波雷達物位儀是采用微波技術來檢測料位的高科技產品，該料位儀利用微波具有穿透性好，對惡劣環境及被測物料適應性強等特點，采用大規模集成電路，利用雷達原理、數字信號處理技術和快速傅里葉變換(FFT)技術。采用連續式乍動測量，能測量液體、固體(塊狀、粉狀)料位，具有測距遠(35米)、精度高等特點。



LW3X系列導波雷達物位計具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有優越性。微波信號的傳輸不受大氣的影響，所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。



該產品適用于高溫(350℃)、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境。可對不同料位進行連續測量。該儀器主要技術指標達到或優于國內外******產品,且安裝調試簡便，可以單臺使用，也可組網使用，可廣泛應用于冶金、建材、能源、石化、水利、糧食等行業。



主要技術參數



★ 工作頻率: 100MHz-1.8GHz



★ 測量范圍: 纜式:0-35m桿式、同軸式:0-6m



★ 重復性: ±3mm



★ 分辨率: 1mm



★ 采樣: 回波采樣54次/s



★ 響應速度: >0.2S(根據具體使用情況而定)



★ 精度: <0.1%



★ 輸出電流信號:4-20mA



★ 通訊接口: HART通訊協議



★ 過程連接: G1-1/2，G3/4法蘭:DN50，DN80，DN100，DN150



★ 過程壓力: -1～60bar



★ 電源: 24VDC(±10%)紋波電壓:1Vpp



★ 耗電量: max22.5mA



★ 環境條件: 溫度:-40℃～+250℃



★ 外殼防護等級:IP68



★ 防爆等級:EXiaIICT6



★ 兩線制接線:儀表供電和信號輸出共用一根兩芯電纜



★ 電纜入口:M20×1.5(電纜直徑5～9mm)
